通道式車輛輻射監測系統（RJ11系列）
產品型號：RJ11系列
生產廠商：上海仁機儀器儀表有限公司
發貨倉庫：上海倉/成都倉
貨 期： 現貨
產品簡介：該系統主要用于監測大型車輛及車內物品的放射性水平，實現對鐵路、公路、口岸、再生資源、熔煉等領域的放射性水平實時監測，并對檢測數據進行管理、分析、儲存，同時還可與其他系統平
生產廠商：上海仁機儀器儀表有限公司
發貨倉庫：上海倉/成都倉
貨 期： 現貨
產品簡介：該系統主要用于監測大型車輛及車內物品的放射性水平，實現對鐵路、公路、口岸、再生資源、熔煉等領域的放射性水平實時監測，并對檢測數據進行管理、分析、儲存，同時還可與其他系統平
相關資質證書：
RJ11系列通道式車輛輻射監測設備
總結概括
1、多種配置選擇，傳感器從10L到300L,從兩片到六片傳感器，滿足不同用戶需求；
2、案例近200臺（截至2014年10月），遍及出入境、碼頭、鋼鐵、再生資源、核燃料、軍隊各用戶行業，嫻熟的制造工藝和質量循環改進造就優異的產品質量；
3、所有設計及制造工藝，力求用戶在苛刻使用環境使用壽命長達10年，包括結構使用防酸防撞塑膠漆、關鍵配件采購進口長壽命名牌產品、150mm厚度鋼結構；
4、所有設計與制造工藝，力求超本地1.05倍微弱放射性檢出率達到99.999%，誤報警率降低到0.0001%。包括采用美國EJ和圣戈班塑料閃爍體傳感器，采用天然本底甄別及扣除技術，和報警閾值SEGEMA統計學優化算法；
5、所有設計與制造工藝，力求免維護的使用體驗，包括使用雙層防水設計、免維護的車速傳感方式；
6、豐富的配置接口，方便功能升級，包括：在線核素識別、中子探頭、集裝箱號牌（車牌）識別、自動抬桿、大屏幕顯示接口、遠程報警、放射源位置識別等；
7、100%通過國家計量部門現場校準。
2、案例近200臺（截至2014年10月），遍及出入境、碼頭、鋼鐵、再生資源、核燃料、軍隊各用戶行業，嫻熟的制造工藝和質量循環改進造就優異的產品質量；
3、所有設計及制造工藝，力求用戶在苛刻使用環境使用壽命長達10年，包括結構使用防酸防撞塑膠漆、關鍵配件采購進口長壽命名牌產品、150mm厚度鋼結構；
4、所有設計與制造工藝，力求超本地1.05倍微弱放射性檢出率達到99.999%，誤報警率降低到0.0001%。包括采用美國EJ和圣戈班塑料閃爍體傳感器，采用天然本底甄別及扣除技術，和報警閾值SEGEMA統計學優化算法；
5、所有設計與制造工藝，力求免維護的使用體驗，包括使用雙層防水設計、免維護的車速傳感方式；
6、豐富的配置接口，方便功能升級，包括：在線核素識別、中子探頭、集裝箱號牌（車牌）識別、自動抬桿、大屏幕顯示接口、遠程報警、放射源位置識別等；
7、100%通過國家計量部門現場校準。
設備選型參數
| 型號特征 | 探測器類型 | 探測器體積 | 設備凈高 | 監測高度范圍 | 推薦監測寬度范圍 | 允許通過車速范圍 |
|---|---|---|---|---|---|---|
| RJ11-2050 | 塑閃 | 50升 | 2.6米 | 0.1~3.5米 | 5.0米 | 5~12Km/h |
| RJ11-2100 | 塑閃 | 100升 | 4.3米 | 0.1~5米 | 5.0米 | 5~15Km/h |
| RJ11-2120 | 塑閃 | 120升 | 4.3米 | 0.1~5米 | 5.0米 | 5~15Km/h |
| RJ11-2150 | 塑閃 | 150升 | 4.3米 | 0.1~5米 | 5.0米 | 5~18Km/h |
| RJ11-2200 | 塑閃 | 200升 | 4.3米 | 0.1~5米 | 6.0米 | 5~20Km/h |
（原型號DH80CP-P）
系統必配硬件組成
- γ探測組件：塑料閃爍體4塊+低噪聲光電倍增管8套
- 支撐結構：立柱及防水箱4套
- 探測器準直：5面環鉛鉛盒4套
- 報警裝置：現場及控制中心聲光報警各1套
- 中心管理控制系統：電腦、硬盤、數據庫及分析軟件1套
- 傳輸組件：TCP/IP傳輸組件1套
- 穩壓續航裝置：UPS不間斷電源1套
- 設備安裝基礎：鋼筋水泥砼體、鋼制平臺1套
- 報告輸出：激光彩色打印機1臺，打印紙2包
系統選配輔助裝置
- 中子探測組件：長壽命中子正比計數器2-8個
- 在線核素識別組件：大體積碘化鈉探測器+低鉀光電倍增管1套
- 探頭端分析裝置：1024道多道γ能譜分析器1個
- 占位及測速裝置：對射式紅外測速系統、超聲波測速系統（可選）2對
- 車牌號碼識別：高清夜視連續攝像、拍照裝置1套
- 定位管理系統：GPS全球定位裝置、GIS地理信息系統1套
- 短信報警系統：SMS短信報警系統1套
- 車輛通過管理：現場抬桿系統1套
- 現場顯示系統：大屏幕LED顯示系統1套
- 現場廣播系統：麥克風+揚聲器1套
- 箱號識別系統：高清掃描存儲集裝箱箱號等信息（海關、出入境選配）1套
- 人員防護裝置：防護服及個人劑量報警儀1-2套
- 現場尋源裝置：便攜式n、γ檢測儀1臺
- 危險品處理裝置：大鉛當量源罐1只，加長放射源操作鉗1把
產品執行/適用標準（僅展示部分標準）
GB/T 24246-2009放射性物質與特殊核材料監測系統
GB/T 31836-2015輻射防護儀器 用于探測和識別非法放射性物質運輸?shù)幕谧V分析的門式監測系統
JJF1248-2020通道式車輛放射性監測系統校準規范
GB/T 4223-2017 廢鋼鐵5.13 廢鋼鐵中禁止夾雜放射性廢物
SN/T 0570-2007 進口可用作原料的廢物放射性污染檢驗規程
SN/T 1791.4 進口可用作原料的廢物檢驗檢疫規程 第 4 部分：廢鋼鐵
GB16487.6-2017 進口可用作原料的固體廢物環境保護控制標準—廢鋼鐵
GB/T 8993-1998 核儀器環境條件與試驗方法
GB/T 4208-2017外殼防護等級(IP代碼)
GB/T 17799.2-2003 電磁兼容 通用標準 工業環境中的抗擾度試驗
GB/T 17799.4 電磁兼容 通用標準 工農業環境中的發射標準
GB/T 31836-2015輻射防護儀器 用于探測和識別非法放射性物質運輸?shù)幕谧V分析的門式監測系統
JJF1248-2020通道式車輛放射性監測系統校準規范
GB/T 4223-2017 廢鋼鐵5.13 廢鋼鐵中禁止夾雜放射性廢物
SN/T 0570-2007 進口可用作原料的廢物放射性污染檢驗規程
SN/T 1791.4 進口可用作原料的廢物檢驗檢疫規程 第 4 部分：廢鋼鐵
GB16487.6-2017 進口可用作原料的固體廢物環境保護控制標準—廢鋼鐵
GB/T 8993-1998 核儀器環境條件與試驗方法
GB/T 4208-2017外殼防護等級(IP代碼)
GB/T 17799.2-2003 電磁兼容 通用標準 工業環境中的抗擾度試驗
GB/T 17799.4 電磁兼容 通用標準 工農業環境中的發射標準
技術指標
| 產品型號 | RJ11 | 生產廠商 | 上海仁機儀器儀表有限公司 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| γ探測器指標 | |||||||||||||||||||
| 探測器類型 | 板式塑料閃爍體+低噪聲光電倍增管 | 探測器體積 | 100升、120升、150升、200升可選 | ||||||||||||||||
| 劑量率范圍 | 6240cps/mSv/h/升（對Cs-137） | 檢測下限 | 能夠探測到高于本底5nSv/h(0.5mR/h)的輻射 | ||||||||||||||||
| 自標定 | 低活度天然放射性礦物盒（非放射源） | ||||||||||||||||||
| 中子探測器指標 | |||||||||||||||||||
| 探測器類型 | 長壽命3He中子探測器（2大氣壓） | 能量范圍 | 0.025eV（熱中子）~14MeV | ||||||||||||||||
| 計數壽命 | 1017個計數 | 有效探測區尺寸 | Φ50mm×1000mm、Φ25mm×1000mm可選 | ||||||||||||||||
| 靈敏度 | 75 cps/mSv/h（對Cf-252） | 本底計數 | ＜5cps | ||||||||||||||||
| 在線核素識別 | |||||||||||||||||||
| 探測器類型 | 大體積碘化鈉探測器+低鉀石英光電倍增管 | 探測器體積 | 2升、4升可選 | ||||||||||||||||
| 測量范圍 | 1nSv/h 到8mSv/h | 能量范圍 | 40keV~3MeV | ||||||||||||||||
| 靈敏度 | 47500cps/mSv/h（對Cs-137） | 本底 | 大于等于2000cps | ||||||||||||||||
| 特色功能 | 能夠探測到高于本底5nSv/h(0.5mR/h)的輻射 | ||||||||||||||||||
| 系統探測靈敏度 | |||||||||||||||||||
| 本底 | 伽馬參考本底 l0u R/h，中子本底不大于5cps (系統計數率) | ||||||||||||||||||
| 誤報率 | ≤0. 1% | 源距 | 放射源距離探測面2.5米 | ||||||||||||||||
| 源屏蔽 | 伽馬源無屏蔽，中子源無慢化，即使用裸源測試 | 源移動速度 | 8km/h | ||||||||||||||||
| 源活度的準確度 | ±20% | ||||||||||||||||||
以上條件下可探測到下表中所列活度或質量的放射性物質，在置信度95％內報警概率應≥90％：
|
|||||||||||||||||||
特別提示：該產品可按客戶要求進行定制，網站數據僅供參考，如遇變更或調整恕不另行通知，以實際產品為準。
檢測報告

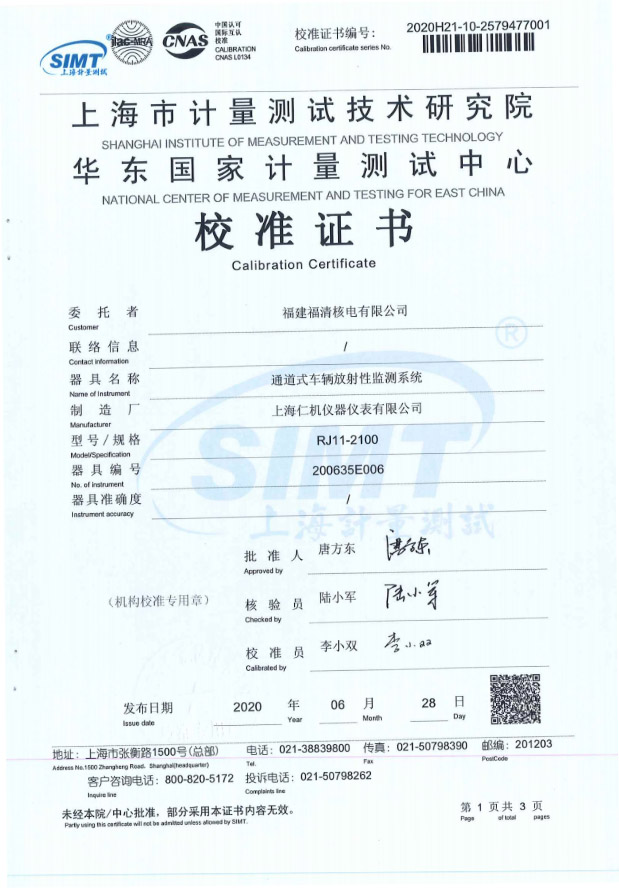

通道式車輛輻射監...計量檢測報告
通道式車輛輻射監測系統...ISO認證
通道式車輛輻射監測系統...CE認證
應用行業
-
核工業、海關、口岸核電站、核工業、國門口岸等用于個人劑量監測
-
工業用途石油、化工、探傷檢測用于相關劑量監測
-
醫療用途X光室,質子治療儀,CT,CR,DR等放射性醫療設備

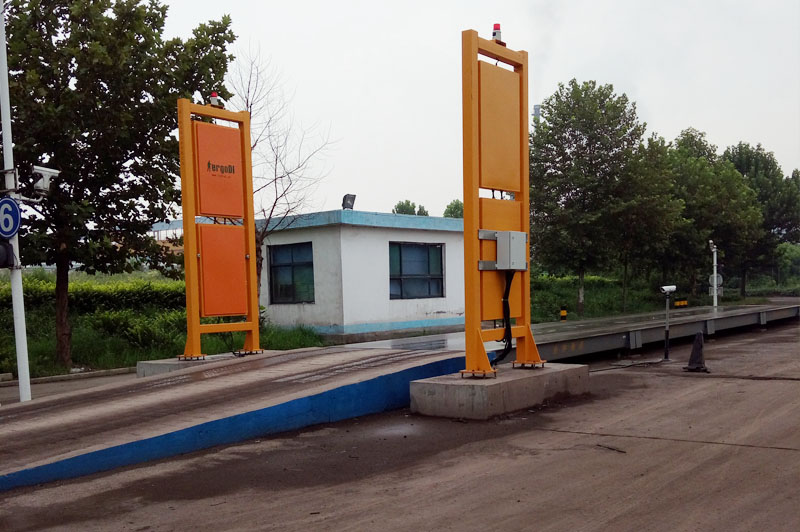

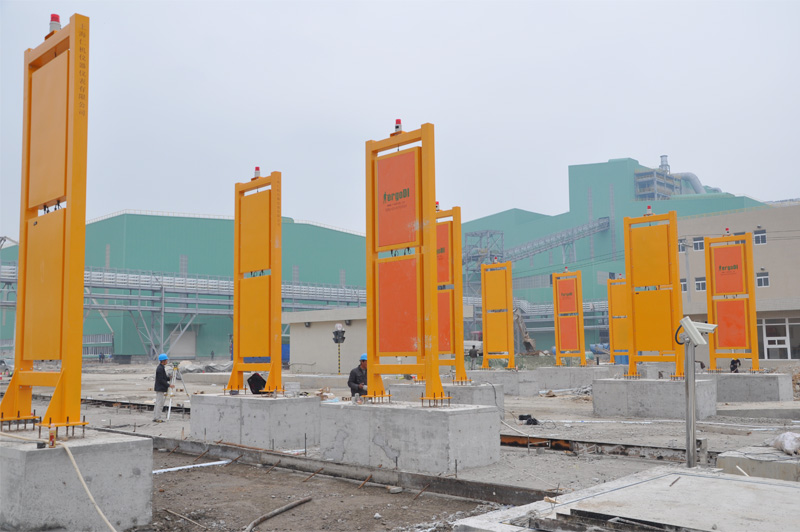

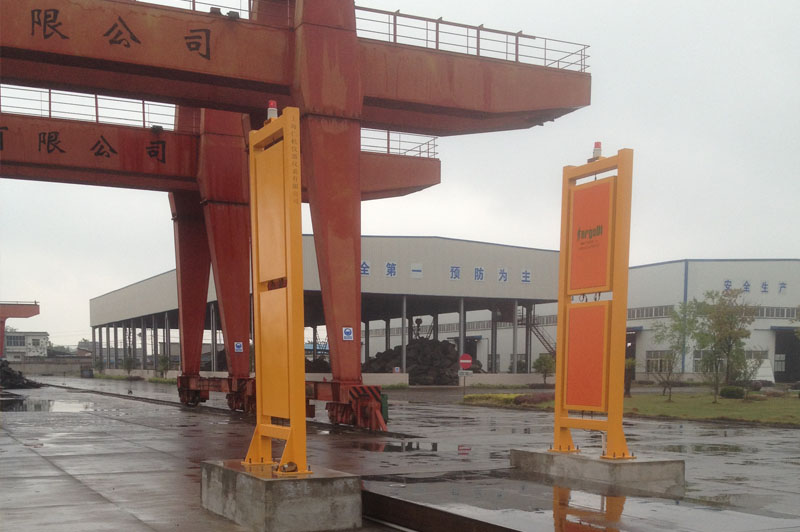

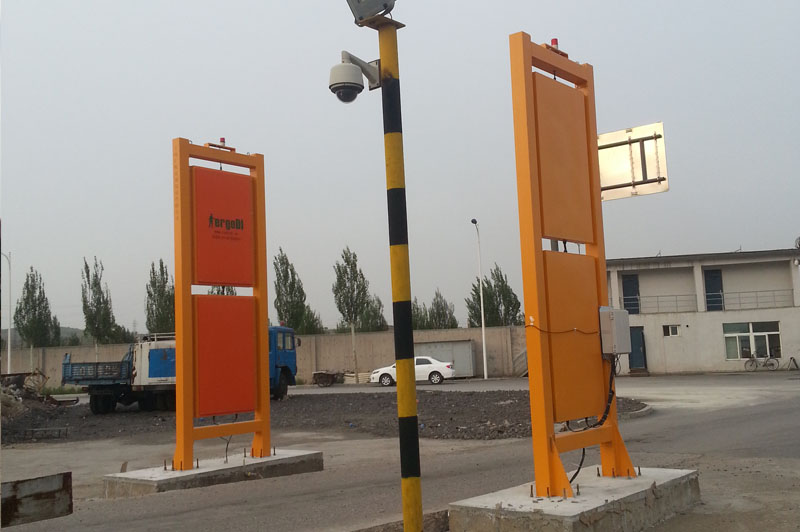

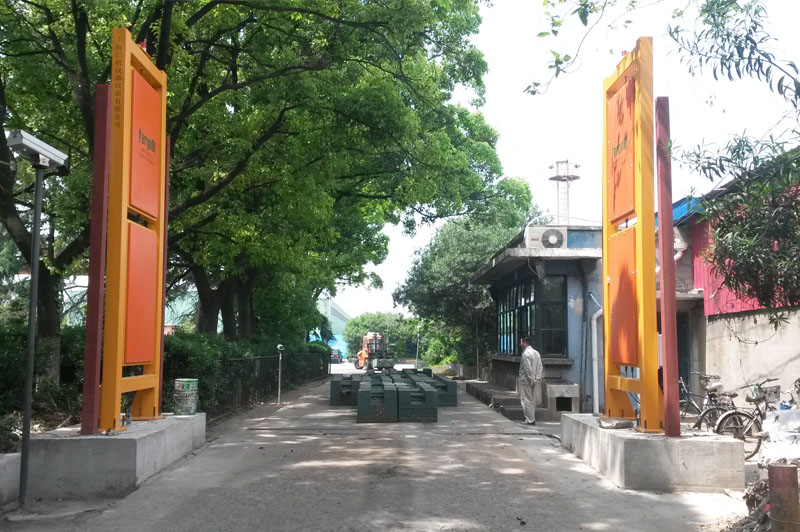

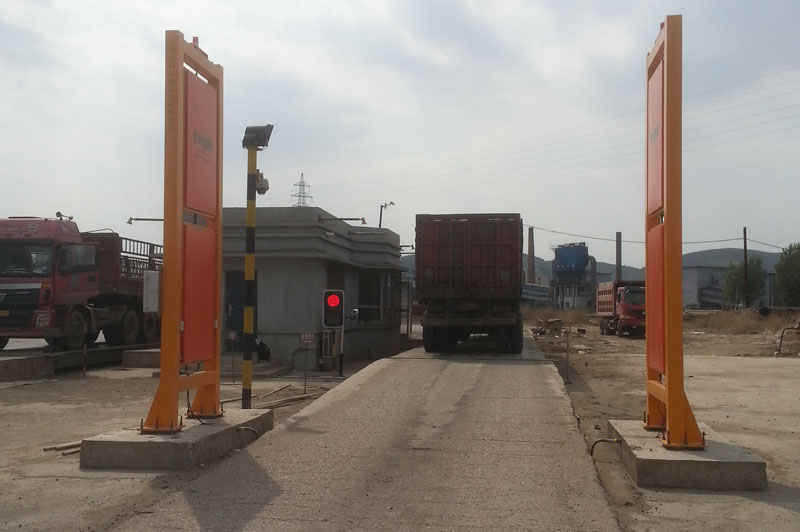

客戶案例
 |
 |
|||
| 福建福欣 | 福建福欣 | |||
 |
 |
|||
| 上海寶鋼 | 鞍鋼 | |||
 |
 |
|||
| 山西鋼鐵 | 廣州鋼鐵 | |||
 |
||||
| 唐山鋼鐵廠 |
